DCU電路板內部維修圖

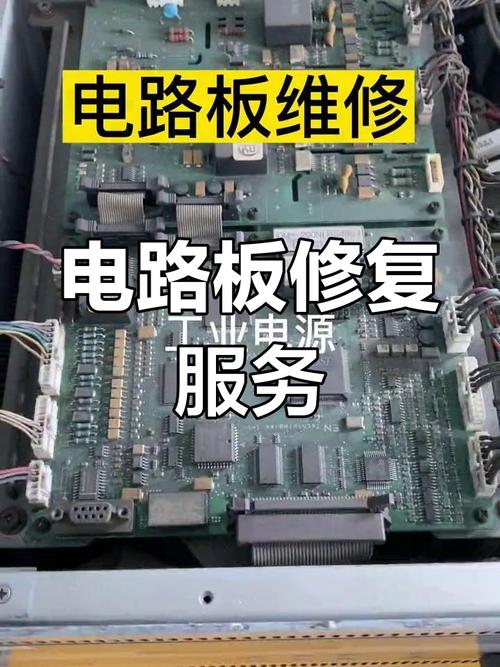

DCU（Driver Control Unit）電路板是汽車電子控制單元之一，負責監控和控制車輛系統。當DCU電路板出現故障時，我們需要進行維修，下面是DCU電路板內部維修圖和維修步驟。

維修步驟

第一步，斷開電源，確保安全操作。使用萬用表將電路板連線進行測試，查看是否有斷路或短路現象。對于有問題的連線，使用焊錫槍進行修復。

第二步，檢查電容器。電容器是DCU電路板上常用的元件之一，用于存儲和釋放電能。檢查電容器是否膨脹、破裂或漏電。如果出現問題，將電容器逐個更換。

第三步，檢查電阻。電阻是用來控制電流流動的元件。使用萬用表測量電阻值，確保電阻與規格書中的數值相符。如果電阻損壞或數值不符，需要更換電阻。

第四步，查看芯片和連接器。芯片是DCU電路板上的核心部件，負責處理和控制信號。檢查芯片是否受損，如有損壞需要更換。連接器是連接芯片和其他部件的元件，在維修過程中檢查連接器是否松動或腐蝕，如有問題需進行修復或更換。

第五步，檢查電路板上的焊點。焊點是連接元件和電路板的關鍵部分，如果焊點出現開裂、脫落或短路現象，需要重新焊接或進行修復。

第六步，清潔電路板。使用專業的清潔劑和刷子清潔電路板表面的灰塵和污漬。注意不要使用過多的清潔劑，以免影響電路板的工作。

第七步，重新連接電路板。將修復后的DCU電路板重新連接到車輛系統中，并接通電源。使用儀器測試DCU電路板的工作狀態，確保修復效果。

總結：維修D(zhuǎn)CU電路板需要一定的專業知識和技術，如果你不是專業維修人員，請勿自行操作。正確的維修操作可以延長DCU電路板的使用壽命，并確保車輛系統的正常運行。
