「電路板維修方法圖解」：告別故障，輕松修復電路板

在現代科技快速發展的時代，電路板已經成為我們生活中不可或缺的一部分。然而，由于各種原因，電路板也會出現各種故障，給我們的生活和工作帶來不便。今天，本文將為大家介紹一些常見的電路板測量維修方法，以圖文并茂的方式進行詳細解析，幫助大家輕松解決電路板故障。

1. 測量前的準備工作

在進行測量之前，首先需要確保測量環境的整潔和安全。拿起一只防靜電手套，將電路板放在靜電防護墊上。這樣可以有效地防止靜電對電路板的損害。另外，還需準備好一臺萬用表、一臺示波器和一根適合的探針。

2. 電路板上的測量點

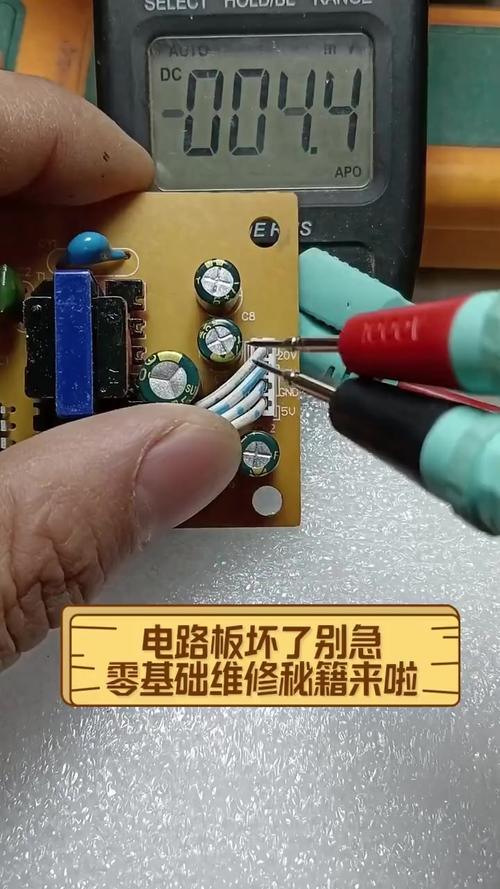

在進行電路板的測量時，首先需要找出需要測量的點。在電路板上，通常會標注有各種組件和元件的引腳位置，以方便測量。通過仔細觀察電路板，找到所需測量點的位置，并用萬用表的探針進行測量。

3. 電路板測量中的常用工具

在進行電路板測量時，常用的工具有萬用表和示波器。萬用表可以測量電路板上的電阻、電壓和電流等參數，幫助我們快速找出故障點。而示波器則可以通過觀察電路板上波形的變化來判斷是否存在問題。根據具體情況選擇合適的工具進行測量。

4. 電路板測量的步驟

在進行電路板的測量時，需要按照以下步驟進行：

第一步：檢查電源電壓。首先，通過萬用表測量電源電壓是否正常。如果電壓異常，可能是電源供電出現問題。

第二步：測量電路板的正常工作電壓。通過觀察電路板上電壓表的讀數，判斷電路板是否工作正常。

第三步：測量電路板上的電流。使用萬用表的電流檔位進行測量，判斷電路板是否存在電流異常。

第四步：測量電路板上的電阻。使用萬用表的阻抗檔位進行測量，判斷電路板上的電阻是否正常。

第五步：使用示波器觀察電路板上的波形。通過觀察波形的變化，判斷是否存在信號傳輸異常。

5. 注意事項

在進行電路板的測量時，務必注意以下事項：

第一，確保測量環境的整潔和安全，避免靜電對電路板的損害。

第二，使用正確的工具進行測量，避免誤操作導致更大的損壞。

第三，仔細觀察測量結果，排除干擾因素，準確判斷故障點。

結語

通過以上的測量方法，我們可以輕松地解決電路板的故障，并實現快速維修。當然，對于一些復雜的故障，還是需要尋求專業人士的幫助。希望本文能對大家在電路板測量維修方面有所幫助！
