四線電阻觸摸屏接口定義，4線電阻式觸摸屏

結合LVGL 和XPT2046 可以在嵌入式系統上創建交互式觸摸屏界面。 1.簡介XPT2046可用作12位4通道輸入ADC，或用作4線電阻式觸摸屏的驅動芯片。地址—— 的接下來3 位（A2、A1 和A0）選擇多路復用器的活動通道（參見表3、表4 和圖6）、觸摸屏驅動器和參考源輸入。它采用SPI接口與主控制器通信，可以檢測并轉換觸摸屏上的觸摸信號。

簡介：XPT2046是一款12位ADC芯片，可以作為普通ADC芯片使用，但一般用在電阻式觸摸屏上，方便定位觸摸屏坐標。下圖為XPT2046的功能框圖。可以看到，XPT2046包含一個多路復用器，可以測量電池電壓、AUX電壓和芯片溫度。電阻式觸摸屏內部結構詳細介紹：當觸摸屏被按下時，RX-、RX+、RY-、RY+的電阻值會發生變化。通過測量它們的電阻值，即可獲得按下的位置。

1、四線電阻式觸摸屏接口

對于你提到的LVGL和XPT2046觸摸屏，我可以為你提供一些基本信息。 LVGL提供了與XPT2046通信的接口，可以通過讀取XPT2046的觸摸數據來實現對觸摸屏的操作和響應。非常通用和流行的電阻式觸摸屏驅動芯片XPT2046 的數據表。如果需要相關驅動的C代碼，可以留言，相關源碼稍后上傳。

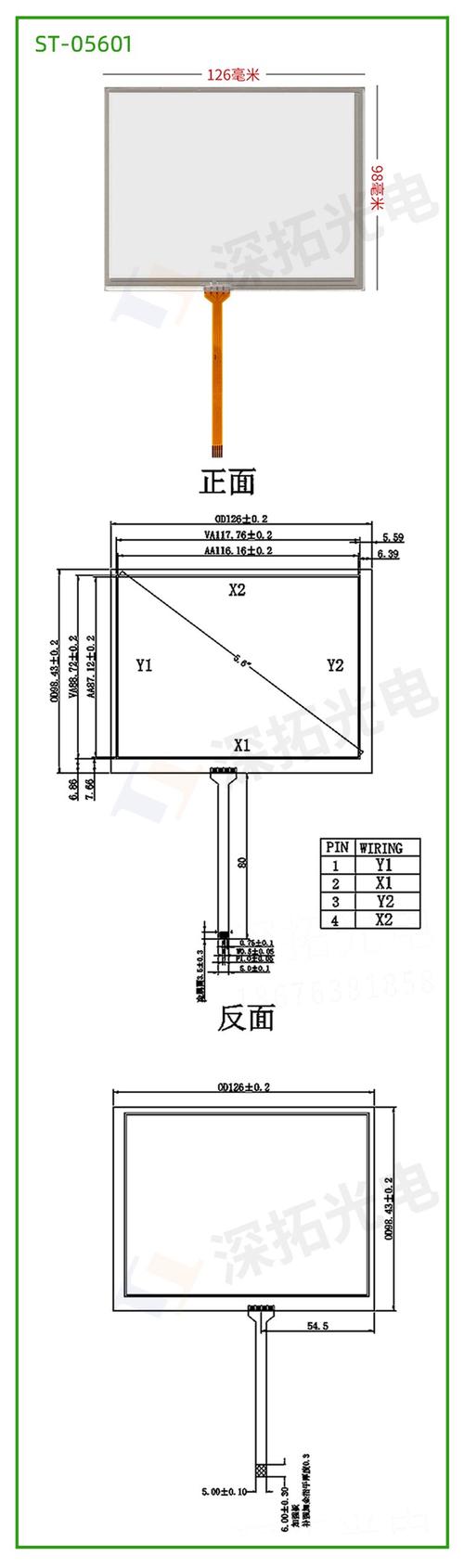

2、四線電阻式觸摸屏接線圖

X電極和Y電極的正負端通過導電條（圖中黑色條）從兩端引出，且X電極和Y電極導電條的位置相互垂直。當選擇VBAT、Temp、AUX時，可配置為單端模式；作為觸摸屏應用時，可配置為差分模式，可有效消除驅動開關寄生電阻和外部干擾帶來的測量誤差，提高轉換精度。電阻屏XPT2046用戶手冊，詳細說明，PDF，手冊，可用。

3、四線電阻式觸摸屏判斷好壞

要獲得X坐標，請在X+電極上施加驅動電壓V，將X-接地，然后通過Y+或Y-測量電壓值，以獲得RX+和RX-之間的電阻關系。當轉換器獲得足夠的信息用于下一次轉換時，它會根據獲得的信息設置輸入多路復用器和參考源輸入，進入采樣模式，并在必要時啟動觸摸屏驅動器。 PENIRQ_N：筆觸摸中斷信號。當筆觸摸中斷信號設置為有效時，每當觸摸屏被按下時，該引腳被拉低。

XPT2046可以采用單電源供電，電源電壓范圍為2.7V~5.5V。當用戶觸摸觸摸屏時，兩片薄膜會在觸摸點處接觸，可以在另一片薄膜上測量接觸點的電壓值。 XPT支持筆畫中斷，即當觸摸屏檢測到有觸摸按下時，可以立即產生筆畫中斷，通知主控制器可以控制開始轉換并讀取數據。
