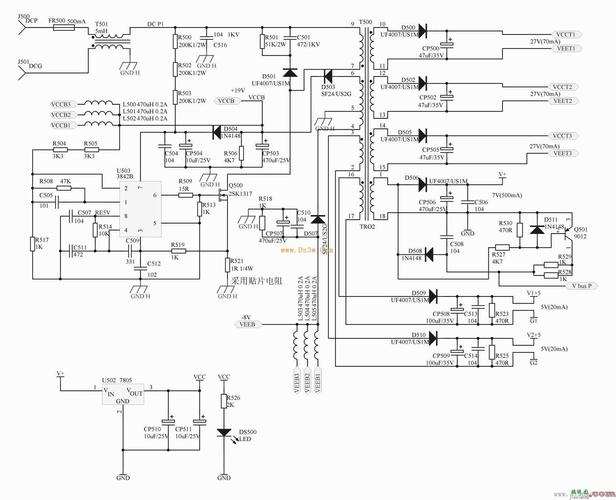

變頻器電路維修圖解

變頻器是工業領域中常見的電力傳動設備，有著廣泛的應用。然而，由于長期使用或其他因素，變頻器電路可能會出現一些故障。本文將為大家詳細介紹變頻器電路維修的圖解方法和步驟。

第一步：故障診斷

當變頻器的電路出現問題時，首先需要進行故障診斷。觀察電路板上的指示燈，如果有異常閃爍或不亮，通常意味著該部分電路存在問題。此外，還可以通過使用萬用表等測試工具進行電路元件的測試和測量。

第二步：拆卸電路板

在進行電路維修之前，需要先將變頻器的電源斷開，并進行相應的安全措施。然后，將電路板從變頻器中拆卸出來，確保與其他電路隔離，并便于維修和檢測。

第三步：檢查電路元件

在拆卸下來的電路板上，仔細檢查各個電路元件的連接情況。檢查元件是否存在燒焦、松動等情況，同時還要注意查看元件之間是否存在短路或斷路等故障。

第四步：更換或修復故障元件

當發現故障元件時，可以根據實際情況選擇更換或修復。若元件完全損壞，建議直接更換一個新的元件。若僅存在一些不嚴重的問題，可以進行焊接或絕緣處理進行修復。

第五步：驗證修復效果

在完成元件更換或修復后，將電路板重新安裝到變頻器中，并將電源接通。通過觀察指示燈狀態和測試各個功能，來驗證修復效果。如果一切正常，那么故障修復工作就算完成了。

總結

變頻器電路的維修需要耐心和專業知識，同時也需要注意安全。在進行維修之前，先做好故障診斷工作，并合理使用測試工具。在維修過程中要仔細檢查電路元件的連接情況，并及時更換或修復故障元件。最后，進行修復效果的驗證，確保維修工作的成功。以上就是變頻器電路維修的圖解方法和步驟，希望對大家有所幫助。
