PLC與變頻器接線圖實現了什么，plc與變頻器連接方式注意事項

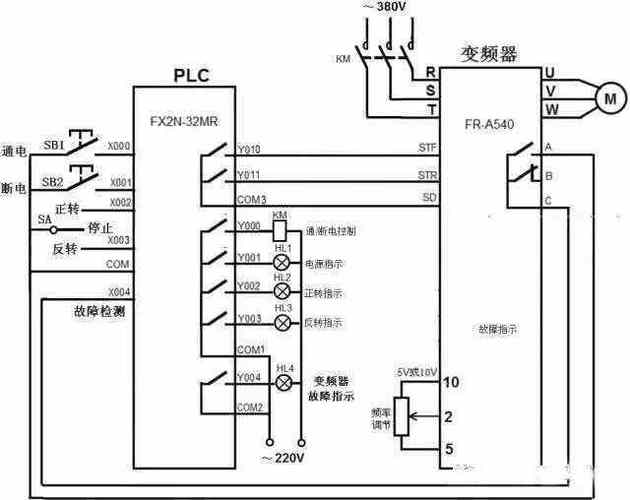

可編程控制器的存儲器可分為系統程序存儲器、用戶程序存儲器和工作數據存儲器。變頻器不能通過編程來改變電源的頻率、電壓和其他參數。其輸出頻率可以設置為固定值。最先進的可編程控制器使用可隨時讀寫的閃存作為用戶程序存儲器。閃光。有一組由變頻器控制的電機，需要采用PLC模擬量控制。控制圖如下。當設備報警時，按復位按鈕，逆變器報警復位，設備可繼續運行。

在自動狀態下，按啟動鍵，啟動電機以20HZ運行10秒，然后以50HZ運行5分鐘，頻率變為20HZ并運行5秒，然后頻率變為0HZ運行2秒，然后反轉運行20HZ 10S。然后反轉50HZ的頻率運行5分鐘，然后以20HZ的頻率運行10S，然后停止2s，然后返回第一步繼續循環。變頻器不能通過編程來改變電源的頻率、電壓和其他參數。其輸出頻率可設定為固定值或通過。

1、plc與變頻器接線方法原理

運行狀態下按下M3停止按鈕，如果不是步驟2、6動作，直接復位運行標志M10即可停止動作（步驟2、6運行頻率比較高，不能停止。（先減速），如果是步驟2或6，設置M11，控制頻率降低為20HZ（2000表示20HZ，變頻器通用頻率控制），在手動狀態下，設置相應的頻率，按按正轉按鈕，電機按相應頻率運行；按反轉按鈕，電機按指定頻率反轉。

2、plc與變頻器接線要注意什么

范圍比變頻器更大，可以用來控制更多的東西。當然它的應用領域更廣，性能更強大。設置為1，表示AVI端子作為頻率源輸入，設置參數03-28為0，表示接收0-10V電壓信號，00-03默認為100%，這樣0~10V電壓就可以控制電機頻率0~50HZ。該器件采用可隨時讀寫的閃存作為用戶程序存儲器。閃存不需要備用電池，減少了電視機的數量。
