將按鈕拉出至電路連接線允許的長度，然后松開按鈕上的固定螺釘斷開電線。如果按下門鈴按鈕時測試門鈴、蜂鳴器鳴響或燈泡亮起，那么您就必須安裝新門鈴了。可視門鈴-京東家電，精選好物，讓您的生活更加舒適與便捷，快來選購吧！由于有幾種不同類型的枯鬧蓋板，因此可能必須嘗試幾種步驟，嘗試稍微向上抬起蓋板然后拉出；如果不行，請徑直拉出蓋板而無需先抬起蓋板，或者查看卡口蓋板是否通過插腳固定在門鈴組件中。

注：如果您的門鈴失靈了，故障可能出在電路中的任何一個部分，包括按鈕、電鈴和變壓器。松開固定螺釘，拆下所有電線，然后將標有T和2的電線連接到測試門鈴或燈泡上的螺釘接線端上。更換變壓器之前，請檢查以確保其供電電路電壓為110-120伏。用萬用表檢測門鈴的變壓器，若發現變壓器損壞，可以更換變壓器，或直接更換新的門鈴。如果將兩根裸線端連接在一起后門鈴不響，則故障可能在其他位置——門鈴組件、配線或變壓器。

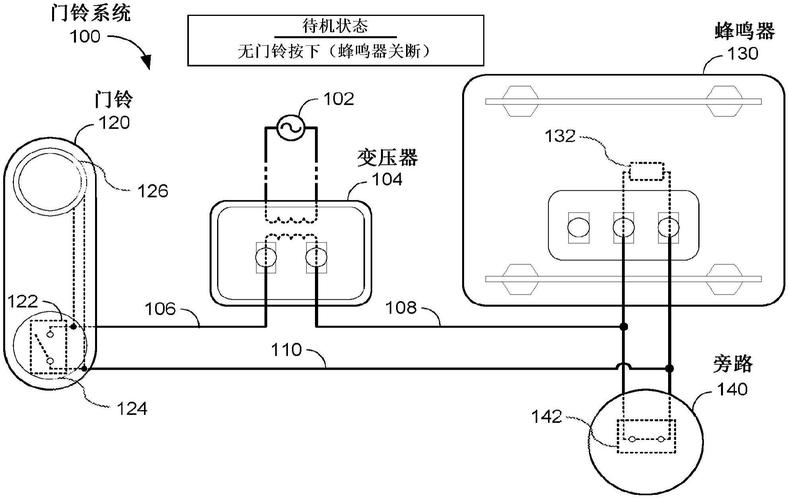

1、門鈴電路維修方法

如果門鈴組件帶有三根或更多電線，請用遮蔽膠帶為它們做標記：T表示變壓器，2表示前門門鈴，1表示后門門鈴。如果經驗證，變壓器及其電源電路均可正常工作，那么只可能是門鈴配線的某處連接斷開或松動。返回變壓器處并使連續性測試儀的探頭引線與門鈴電線的裸露端接觸，如果測試儀亮起或者儀表刻度盤上有讀數，則電路連續，且線路中沒有中斷或連接松動，該部分電路完全正常。

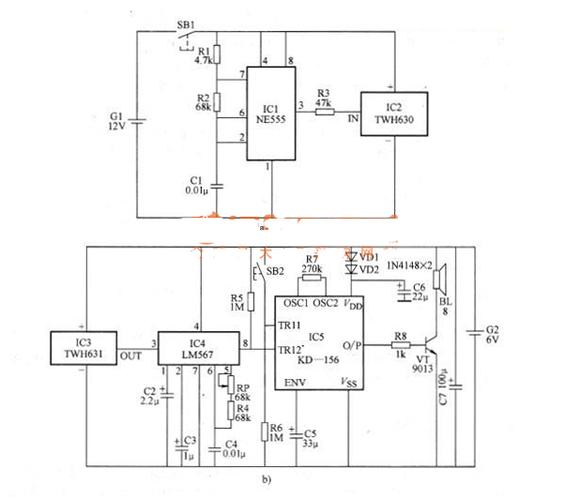

2、門鈴電路原理

使用壓接連接器或接線螺母將新變壓器與電氣系統的電路電線連接，然后將門鈴電線連接到變壓器的低壓螺釘接線端，重新打開電源，然后按門鈴按鈕。如果按前門按鈕時測試門鈴鳴響或燈泡亮起，那么就是舊門鈴裝置存在故障。先找到門鈴的電池倉，然后打開檢查電池，如果按下去軟軟的，說明電池電量低，更換同型號的電池即可。如果門鈴不響或者按鈕或門鈴盒上的燈泡不亮，那么兩者均是正常的。

3、門鈴電路圖初中

但是有時，特別是大量門鈴電路配線隱藏在墻壁內或不便操作的情況下，最簡單的操作過程是放棄原來的配線線路，沿著最方便的路徑鋪設新的門鈴配線線路。拆下蓋板后，請查找兩個、三個或更多接線端和電線，具體數量取決于您家的門鈴系統鳴響的音調數。標準門鈴或蜂鳴器有兩根電線枝型，可以通過松開固定螺釘斷開電線，然后將電線連接到12伏的萬用表上，或者將電線連接到備用門鈴的固定螺釘上。

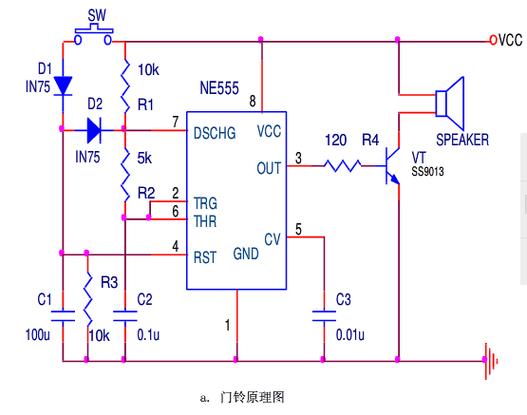

4、門鈴電路圖詳細講解

這些網站通常會有分類目錄或服務列表，包括家政維修、家電維修等類別。通常會發現變壓器安裝在接線盒、副配電板或主接入配電板上，門鈴電線連接到變壓器上露出的固定螺釘上。
