零基礎電路板維修入門，簡單電路板維修入門教程

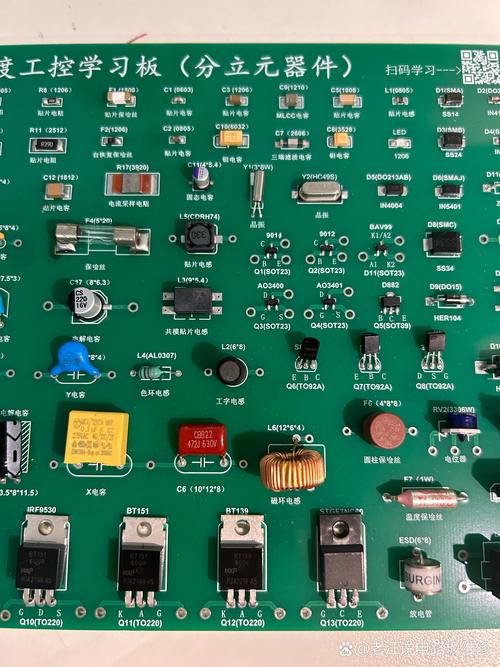

通過觀察法和靜態測量法的檢查之后，電路板維修中出現的大部分問題可以被解決，值得注意的一點是一定要確保電源的正常，避免在下一步進行后造成對電路板的二次損傷。電路板的維修需要的是理論上的扎實功底，工作上的仔細認真，通過維修者的仔細觀察，有時在這一步就能判斷出發生問題的原因。第四步：帶總線結構的數字電路，一般包括數字、地址、控制總線三路。當我們拿到一塊待維修的電路板時，首先對它的外觀進行仔細的觀察。

根據放大器虛短的原理，就是說如果這個運算放大器工作正常的話，其同向輸入端和反向輸入端電壓必然相等，即使有差別也是mv級的，當然在某些高輸入阻抗電路中，萬用表的內阻會對電壓測試有點影響，但一般也不會超過0.2V，如果有0.5V以上的差別，則放大器必壞無疑！

用在開關電源中的電解電容如果損壞，則開關電源可能不起振，沒有電壓輸出；或者輸出電壓濾波不好，電路因電壓不穩而發生邏輯混亂，表現為機器工作時好時壞或開不了機，如果電容并在數字電路的電源正負極之間，故障表現同上。根據以上列出的特點，先可以觀察一下電路板上低阻值電阻有沒有燒黑的痕跡，再根據電阻損壞時絕大多數開路或阻值變大以及高阻值電阻容易損壞的特點，就可以用萬用表。

曾經修過一臺X光探傷儀的電源，用戶反映有煙從電源里冒出來，拆開機箱后發現有一只1000uF/350V的大電容有油質一樣的東西流出來，拆下來一量容量只有幾十uF，還發現只有這只電容與整流橋的散熱片離得最近，其它離得遠的就完好無損，容量正常。

比方開關電源，總離不開振蕩電路、開關管、開關變壓器這些，查看時要查看電路有沒有起振，電容有沒有損壞，各三極管、二極管有沒有損壞，不論碰到什么開關電源，操作起來都差不多，不必強求有電路圖﹔如各種運算放大器組成的模擬電路，縱它改變萬千，在虛短和虛斷的根底上去推理，亦可有頭有緒，條分縷析，弄個明理解白。

為提高測試效果，在對電路板進行在線功能測試前，應對被修板做一些技術處理，以盡量削弱各種干擾對測試過程中帶來的影響。有了這些分析，下次再碰到同類故障，盡管不是相同的電路板，心里也就有了一點底。開始的對比測試點可以從電路板的端口開始；然后由表及里，尤其是對電容器的對比測試。王氏出品】個人總結和借鑒他人經驗歸納的經驗檢修工控電路板的一些經驗。

電容損壞引發的故障在電子設備中是最高的，其中尤其以電解電容的損壞最為常見。但是對于數字電路來說，由于電路都掛在總線上，沒有明確的上下級關系。
