拆卸貼片式集成電路時，可將調溫烙鐵溫度調至260 ℃左右，用烙鐵頭配合吸錫器將集成電路引腳焊錫全部吸除后，用尖嘴鑷子輕輕插入集成電路底部，一邊用烙鐵加熱，一邊用鑷子逐個輕輕提起集成電路引腳，使集成電路引腳逐漸與印制板脫離。

正是由于平常不容易看出二者的區別，所以使用時更不注意對二者的區分，要強調的是，前者在電路特性上有較強的抑制高頻干擾的作用，適用于需做大面積填充的地方，特別是把某些區域當做屏蔽區、分割區或大電流的電源線時尤為合適。

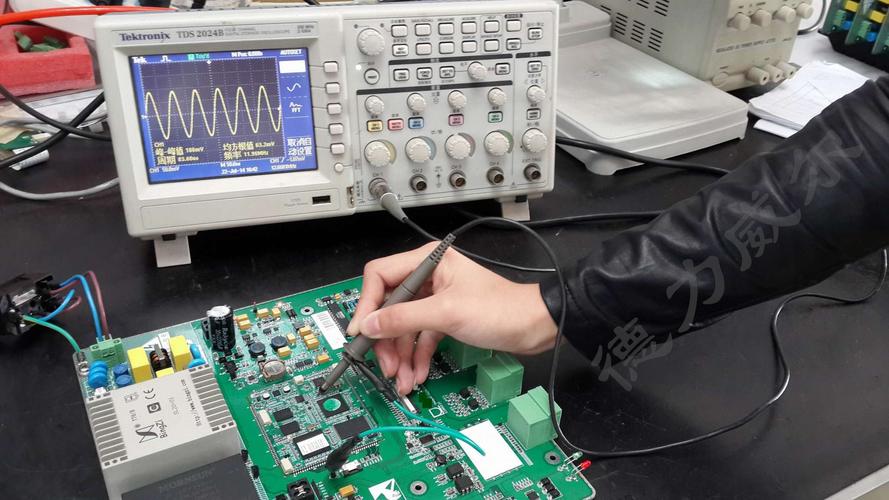

1、維修電路板測試

在實際維修中，三極管都已經安裝在線路板上，要每只拆下來測量實在是一件麻煩事，并且很容易損壞電路板，根據實際維修，有人總結出一種在電路上帶電測量三極管工作狀態來判斷故障所在的方法，供大家參考：測量時，萬用表應置于R × 1 檔，將紅表筆接地，用黑表筆點觸音頻輸入端，正常時揚聲器中應有較強的喀喀聲。代換法代換法是用已知完好的同型號、同規格集成電路來代換被測集成電路，可以判斷出該集成電路是否損壞。

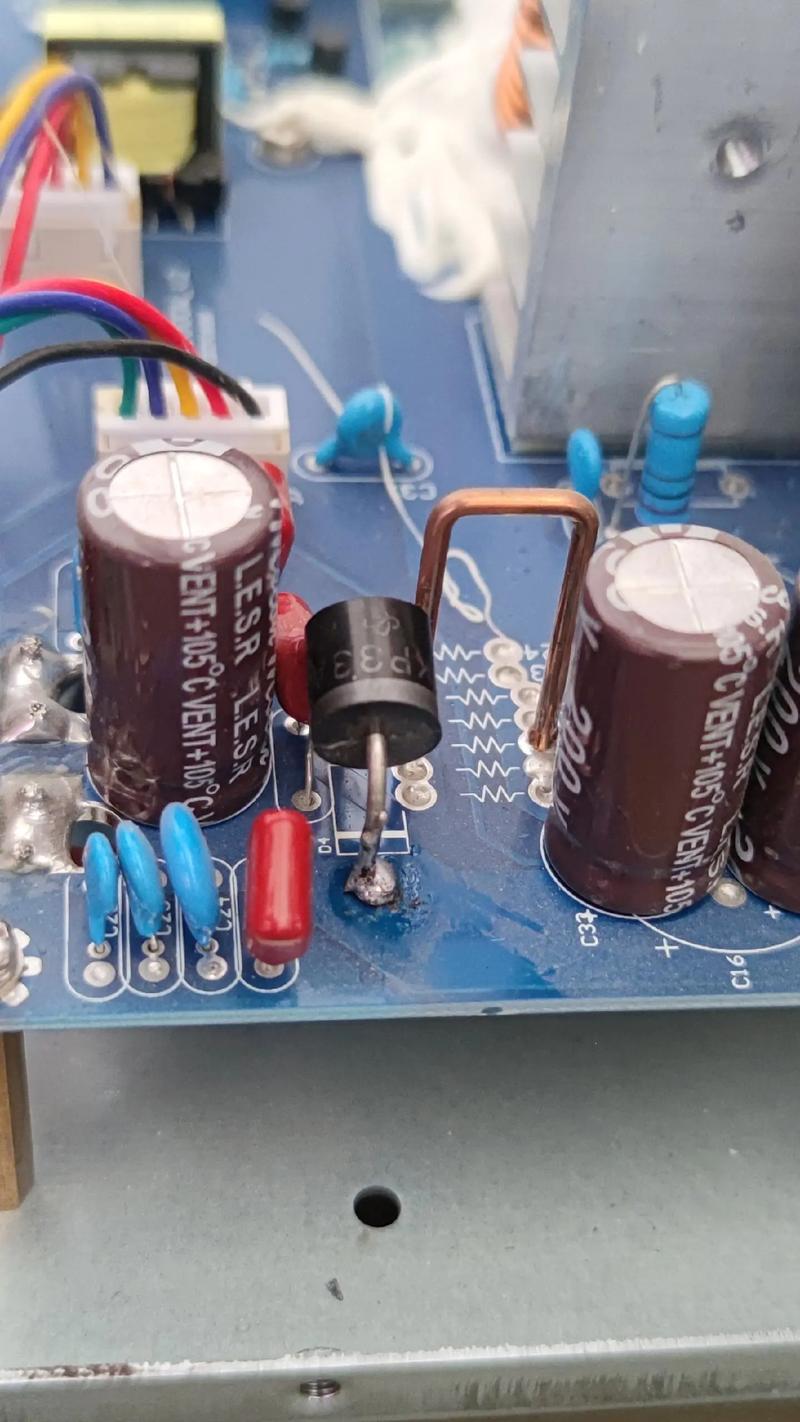

2、維修電路板測試電源

防干擾和布線等特殊要求，一些較新的電子產品中所用的印刷板不僅有上下兩面供走線，在板的中間還設有能被特殊加工的夾層銅箔，例如，現在的計算機主板所用的印板材料多在4 層以上。主板維修（教學向）】使用萬用表定位PWM供電中短路的MOS管？場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。

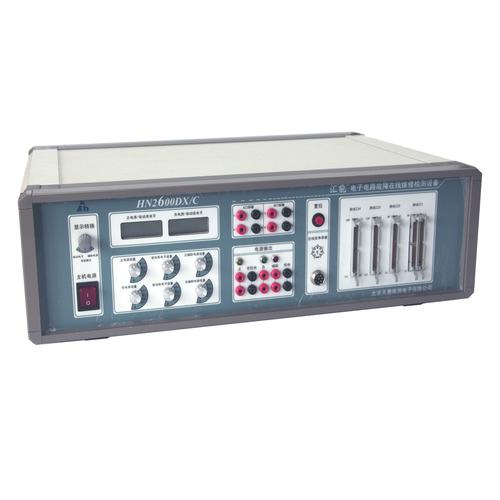

3、維修電路板測試儀

取下芯片后，可以涂適量焊膏在電路板的焊盤上，用風嘴加熱使焊盤盡量平齊，然后再在焊盤上涂適量焊膏，將要更換的芯片對齊固定在電路板上，再用風嘴向引腳均勻地吹出熱氣，等所有的引腳都熔化后，焊接就完成了。有時在路電壓和在路電阻偏離標準值，并不一定是集成塊損壞，而是有關外圍元件損壞，使R 外不正常，從而造成在路電壓和在路電阻的異常。

例如，對發熱且受力較大、電流較大的焊盤，可自行設計成淚滴狀，在大家熟悉的彩電PCB 的行輸出變壓器引腳焊盤的設計中，不少廠家正是采用的這種形式。其中IC 的功能相同不僅指功能相同；還應注意邏輯極性相同，即輸出輸入電平極性、電壓、電流幅度必須相同。當然，限于篇幅問題，不可能為大家講得太透徹，畢竟電路板維修是一項高價值的復雜技術。電感在電路中常用L 加數字表示，如：L6 表示編號為6 的電感。

將時基集成電路（例如NE555 ）插信IC 插座后，按下電源開關S ，若被測時基集成電路正常，則發光二極管LED 將閃爍發光；若LED 不亮或一直亮，則說明被測時基集成電路性能不良。
