觸摸屏原理是什么，電容觸摸屏原理

1、觸摸屏概述觸摸屏作為一種新型輸入設備，是目前最簡單、最方便、最自然的人機交互方式。對于自電容屏來說，如果是單點觸摸，X軸和Y軸方向的投影是唯一的，組合后的坐標也是唯一的。電流從觸摸屏四個角的電極流出。電流的強度與手指到電極的距離成正比。觸摸控制器計算觸摸點的位置。當手指點擊屏幕時，接觸點會吸收少量電流，導致角電極產生電壓降，通過感應人體的微弱電流來達到觸摸控制的目的。

當屏幕被觸摸時，從觸摸點開始的部分被吸收，控制器根據聲波到達X軸和Y軸的變化以及聲波傳播速度來計算聲波。當手指觸摸屏幕時，兩個導電層在觸摸點處接觸。控制器檢測到這種接觸并計算出（X，Y）位置，然后按照模擬鼠標的方法進行操作。

1、觸摸屏原理動畫圖

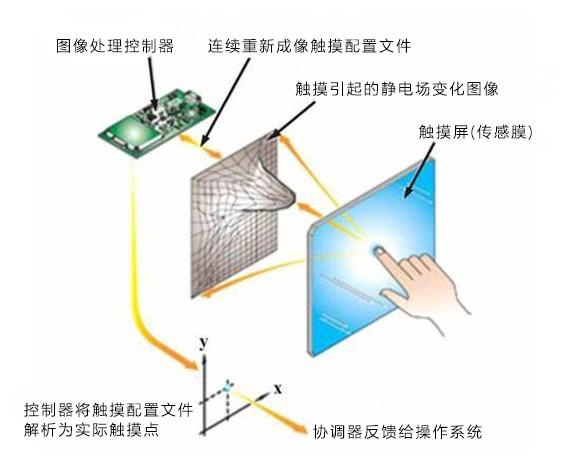

當觸摸屏幕時，由于人體電場的作用，手指與導體層之間會形成耦合電容。四個側面電極發出的電流將流向接觸點，電流的強度與手指到電極的距離成正比。位于觸摸屏后面的控制器會計算電流的比例和強度，準確計算出觸摸點的位置。

2、觸摸屏原理和維修

其中，觸摸屏控制器（卡）的主要功能是接收來自觸摸點檢測裝置的觸摸信息，將其轉換為接觸點坐標，然后發送給CPU。它還可以接收來自CPU的命令并執行：觸摸檢測設備一般安裝在顯示器的前端。其主要功能是檢測用戶的觸摸位置并將其傳輸給觸摸屏控制卡。前面我們分析了電阻式觸摸屏，它使用ADC來檢測并計算X、Y軸坐標值。接下來我們分析一下電容式觸摸屏的工作原理，看看它是如何檢測并計算X、Y坐標值的。

3、觸摸屏原理及參數

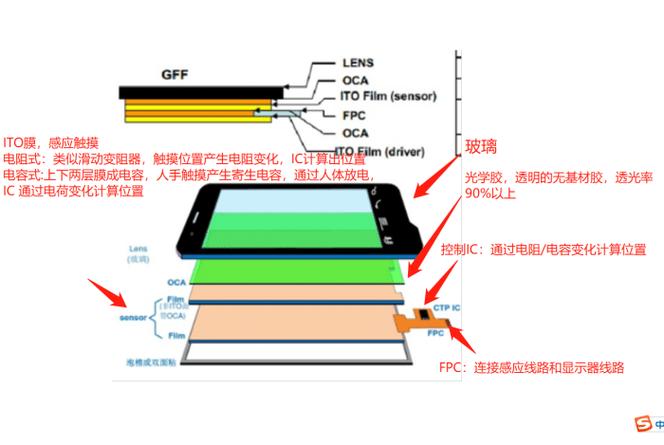

表面電容式：表面電容式使用位于四個角的傳感器和均勻分布在整個表面上的薄膜。它有普通的ITO層和金屬框架。當手指觸摸屏幕時，電路板上會釋放電荷，并在屏幕上感應出電荷。觸摸屏四個角完成，無需復雜的ITO圖案；隨著技術的不斷發展，觸摸屏從過去最初使用電阻屏到現在廣泛使用電容屏。電容式觸摸屏的雙層玻璃不僅可以保護導體和傳感器，還能有效防止外界環境因素對觸摸屏的損壞。

4、觸摸屏原理及圖紙

與電阻式觸摸屏不同，電容式觸摸屏不依賴手指壓力來創建和改變電壓值來檢測坐標。當手指觸摸電容屏時，手指的電容會疊加到屏幕的電容上。此時，自電容屏會檢測水平和垂直電極陣列，并根據觸摸前后電容的變化分別確定水平和垂直坐標，然后將觸摸坐標組合成平面。當點擊觸摸屏時，兩片薄膜就會粘在一起。如何獲取接觸點的x坐標和y坐標？

簡要分析觸摸屏的結構和工作原理，介紹四線電阻式觸摸屏和基于ROCK-CHIP RK27XX系統的四線電阻式觸摸屏的設計方案。觸摸IC：當電容屏被觸摸時，必須通過該芯片分析處理接觸點的位置坐標。
