通用變頻器的工作原理，低壓變頻器的工作原理

通常連接繼電器或接觸器；如果沒有短路連接，三相異步電機運行時，會有電流流過充電電阻，產生電壓降，引起低電壓報警；充電電阻實圖，常用限流電阻功率有：150/20W； 40/60W； 20/80W、10/100W； 4/250W。因此，實際的通用變頻器還設有緩沖電路等各種相應的輔助電路，以保證電路的正常工作，并在出現意外情況時保護換相裝置。

雖然SPWM電壓波形遠非正弦波，但由于變頻器的負載是感性負載電機，流經電感的電流不可能突然變化，當加上調制頻率為幾kHz的SPWM電壓波形時對于電機來說，電流波形是比較好的正弦波。使用變頻節能裝置后，變頻器的軟啟動功能將使啟動電流從零開始，最大值不會超過額定電流，減少了對電網的沖擊和對電網的要求。供電能力，延長設備和閥門的使用壽命。壽命，節省設備維護費用。

1、變頻器的工作原理簡介

如果變頻器配備制動單元和制動電阻（這兩個器件為選配），變頻器可以短時間接通電阻，將再生電能以熱能的形式消耗掉，稱為能耗制動。彈簧制動氣室工作原理05-09 繼電保護測試儀工作原理介紹05-06 電路原理解答05-04 金字塔原理復習05-24 經濟原理復習08-12 《企業財務原理》復習08-29會計原理試題10-03 世界經濟學原理簡述11-07 金字塔原理復習12-07 化學反應原理教案。

2、變頻器的工作原理與接線圖

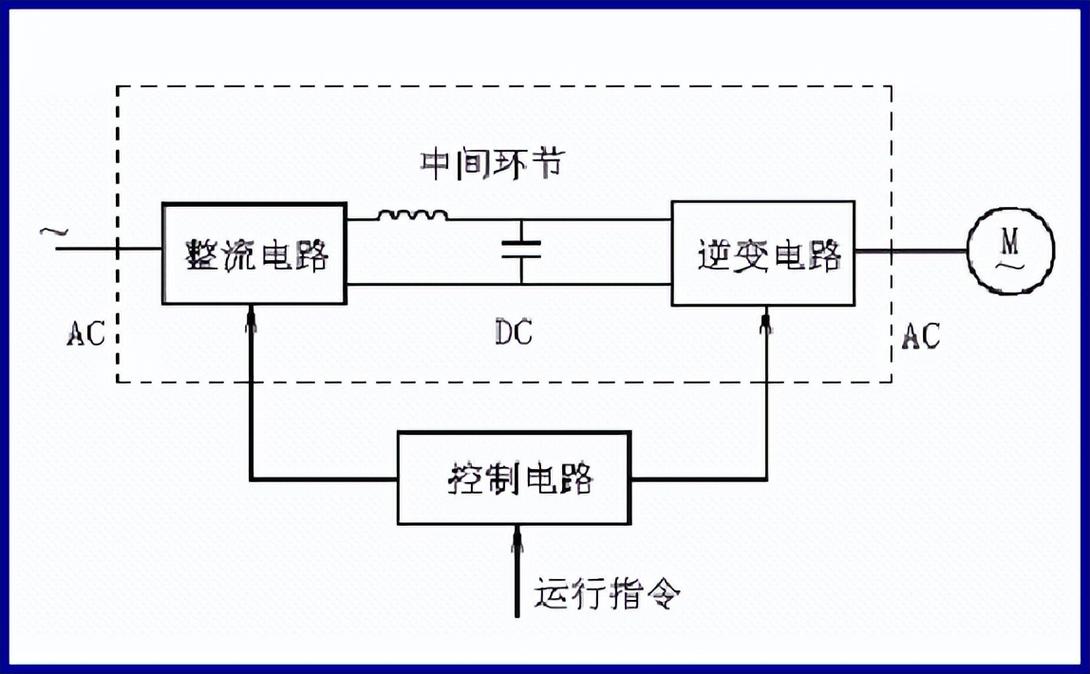

目前，絕大多數通用變頻器都是AC-DC-AC型變頻器，特別是電壓變頻器。主電路圖（見圖1.1）是變頻器的核心電路，由整流電路組成。 （交直流交換）、直流濾波電路（能耗電路）和逆變電路（交交轉換），當然還包括限流電路、制動電路、控制電路等組成。

3、變頻器的工作原理視頻

下圖是逆變器的詳細硬件結構圖。主電路包括整流模塊、濾波器、制動電阻及單元、逆變模塊等；控制電路包括開關電源、風扇驅動電路、接觸器驅動器。它由電路、殘壓檢測電路、缺相和斷電檢測電路、驅動保護電路等組成。

4、變頻器的工作原理及作用

e) 由于系統中變壓器的存在，不易提高系統效率；在移相變壓器中，6kV三相6繞組（事實上，當三相電壓不可能絕對平衡時），產生的內環流肯定會引起內阻和電流損耗的增加，這也會導致導致變壓器銅損增加。

逆變器依靠內部IGBT的開關來調節輸出電源的電壓和頻率，根據電機的實際需要提供所需的電源電壓，從而達到節能和調速的目的。此外，逆變器還具有多種保護功能。如過流、過壓、過載保護等。
