西門子變頻器外接線路圖，西門子420變頻器接線圖

系統主PLC采用西門子CPU，通過ET200 IO模塊控制現場設備并監控數據。重新執行快速調試操作并更改連接宏。如果不進行上述操作，變頻器可能會同時接受更改前后所選宏對應的參數設置，從而可能導致變頻器運行異常。今天我們來了解一下西門子PLC控制變頻器的3段調速電路。首先我們看一下原理圖：功率從幾百瓦到幾千千瓦；功能從低端到高端；額定電壓范圍從低壓到中壓到高壓；分為交流變頻器和直流變頻器等。

變頻器的控制電路（電路）大致可分為模擬式（定義：真實事物或過程的虛擬化）和數字式兩種。如果采用單相230V變頻器控制電機，由于變頻器輸出的U、V、W之間電壓為230V，因此需要將電機繞組改為三角形接法。在對逆變器進行日常維護之前，需要確保設備的主電源完全切斷； 3-30分鐘后（取決于逆變器功率）逆變器顯示完全消失，然后再繼續。

1、西門子變頻器接線圖說明書

西門子變頻器適用于工業控制領域的各種變速驅動設備。由于其靈活性，它們可以應用于更廣泛的領域。隨著工控行業的快速崛起，西門子PLC在變頻調速技術的發展上也逐漸發展起來。變頻器下端為電機端子排和直流端子排：PE接保護地線，U、V、W分別接電機三個端子U1、V1、W1；電機宜采用星形接法或三角形接法。呢絨？

2、西門子變頻器接線圖教程視頻

PLC以模擬方式控制變頻器的硬件連接如下圖所示。由于三菱FX2N-32MR PLC不具備模擬量輸出功能，因此需要連接模擬量輸出模塊（如FX2N-4DA），然后將模擬量輸出模塊的輸出端子連接至PLC的模擬量輸入端子。頻率轉換器。采用西門子變頻器運行，頻率和電壓隨著電機加速而相應增加，啟動電流被限制在額定電流的150%以下（根據型號為125%~200%）。

3、西門子變頻器接線圖教程

西門子變頻器G120系列的核心是控制單元。用戶通過在控制單元上設置參數即可實現逆變器的正常運行。本文將對西門子變頻器SINAMICS G120P進行介紹，供用戶選購時參考。 PLC采用西門子CPU，通過ET200 IO模塊控制現場設備并監控數據。具有153年悠久歷史的德國西門子是變頻調速特別是矢量控制技術的發明者和領導者，研發生產變頻器已有近30年的歷史。

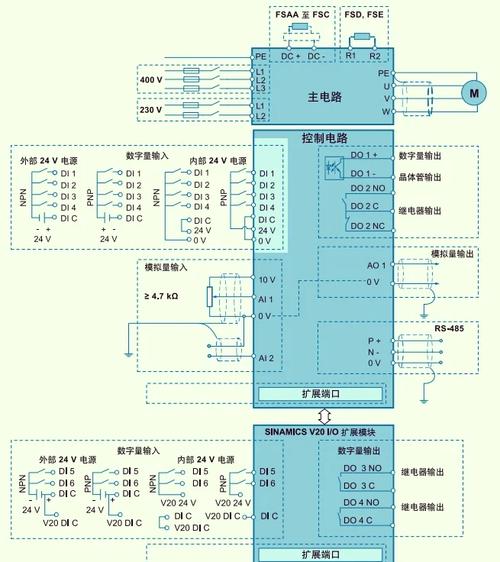

控制端子包括數字量輸入、數字量輸出、模擬量輸入、模擬量輸出和RS485通訊接口。 FSA到FSE的布局如下：變頻器應用變頻技術和微電子技術來改變電機工作電源的頻率?？刂平涣麟姍C的電力控制設備。
