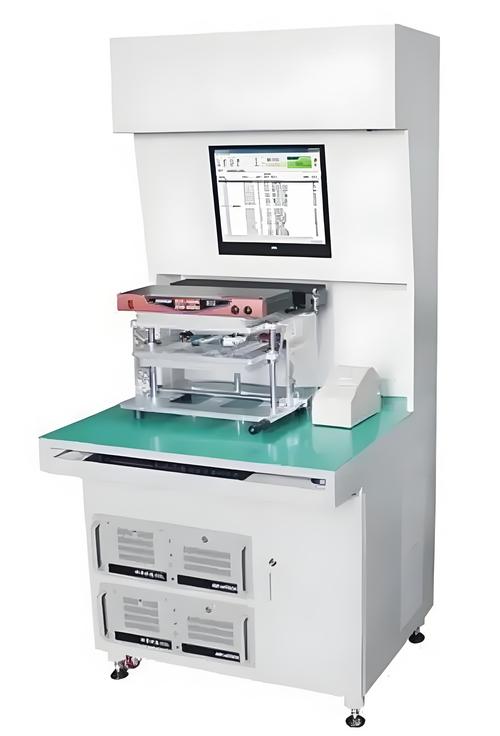

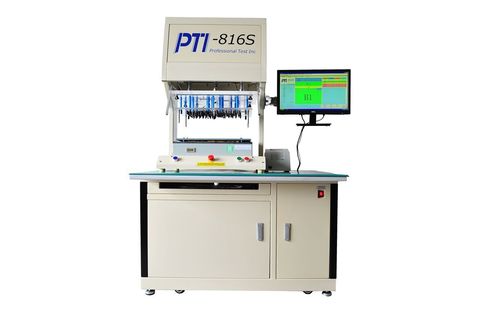

電路板在線維修測試儀器，電路板維修測試臺

首先，我們介紹一下電路維護測試儀對集成IC進行功能測試的流程：基于集成IC器件庫，施加測試信號測試集成IC的各個輸入引腳，提取集成IC輸出信號，并與理論值進行比較。由于很多故障都是由接口電路引起的，因此先測試接口有時可以很快地發現故障。電容參數測試范圍：可覆蓋103~47000F（掃描點數：1024點/周期，掃描周期：48.4~3020ms）；

模擬器件測試庫包含數千種器件；可對放大器、比較器、二極管、晶體管、晶閘管、場效應管、光耦器件、AD、DA數模轉換器件等模擬集成電路進行功能測試； vi曲線測試一般適用于超出器件庫范圍的芯片、晶體管、電阻等。 UK abi-4400 矩陣開關還可用作多路復用器或多路解復用器，使其成為滿足中低容量自動化測試需求的經濟替代方案。

1、電路板在線維修講解

最后告訴大家一個使用測試儀的技巧，那就是VI曲線功能。這個功能非常實用。當測試儀的芯片庫沒有數據而無法測試芯片時，我們可以使用VI曲線進行對比測試（（如果有好的板子進行比較），如果沒有好板子，那么我們可以找到共地，然后表征芯片引腳或組件并進行性能測試。

2、電路板在線維修入門教程

如果集成IC型號經過打磨或標識不清，只要該集成IC在器件庫中存在且功能齊全，輸入集成IC引腳數，將周期測試信號與理論值進行比較，則該集成IC的器件型號可以識別集成IC。通過比對來確定故障點，比對過程如下：首先在正常工作的PCB板上測試兩個節點，得到電壓（V）——電流（I）關系曲線，并將測試結果保存為Criteria以供將來比較運營。

3、電路板在線維修儀使用

市場上VI曲線測試儀的價格從2000元到10000元不等。同時，大多不方便攜帶。有一些產品可以攜帶，但功能單一（例如不能保存曲線、比較曲線等），那么LOTO示波器和VI曲線工控板完美解決了這些問題。價格極低（共500元），隨身攜帶，可保存曲線、記錄回放、鼠標測量等先分離后集成—— 先測試分立元件，再測試集成芯片，因為分立元件的故障率較高。

4、電路板在線維修好處

先修接口再修元件——時，最好對PCB板上的每個接口引腳進行VI曲線測試。由于這種測試方法的過程是在線路的兩個節點之間注入一定范圍和頻率的周期信號，從而在顯示坐標上形成電流隨電壓變化的函數曲線，因此稱為vi曲線。測試前先用萬用表檢查板上元件的工作電源是否短路。如果是的話，首先應該將其消除。當PCB板需要維修時，應詢問故障現象，并仔細觀察板上是否有燒毀、保險絲熔斷、插件松動、連線斷開等明顯故障。

當同類型PCB板出現故障時，可用在線測試儀對故障板的任意兩個節點進行VI測試，同時調出正常PCB板對應兩個節點之間的VI曲線進行比較。如果比較結果超出正常范圍，則故障點之一應該在這兩個節點之間。
