它通過脈沖變壓器耦合到次級，然后經過整流和濾波，得到相應的直流輸出電壓。用萬用表測量交流電源線兩端的正向、反向電阻以及電容器的充電情況。電阻值不宜太低，否則電源內部可能出現短路。其作用是對工頻電源進行整流，經中間直流環節平滑后為逆變電路和控制電路提供所需的直流電源。模塊典型開關頻率為20KHz，保護功能為欠壓、過壓、過熱故障時輸出故障信號燈。

運算電路將外部的速度、扭矩等指令與檢測電路的電流、電壓信號進行比較，確定變頻器的輸出電壓和頻率。確認以上部件正常后，我們可以將開關電源板從逆變器上拆下來，單獨進行上電測試。

1、變頻器開關電源維修視頻大全

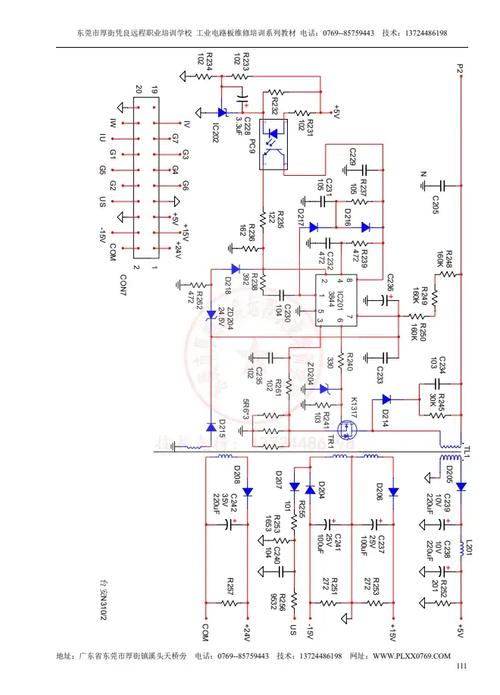

我公司產品的開關電源電路如下圖所示，是由UC3844組成的開關電路：該開關電源主要有以下特點： 1、體積小、重量輕：由于沒有工頻轉換器，尺寸和重量僅為線性電源的20~30倍。 % 2、功耗低、效率高：功率晶體管工作在開關狀態，因此晶體管上部功耗小，轉換效率高，一般為60~70%，而線性電源僅為30% 40。

2、變頻器開關電源維修原理與電路圖

遇到上述情況時，重點檢查電源輸入端的整流二極管、高壓濾波電解電容、逆變功率開關管等部件，看看這些部件是否擊穿、開路、損壞。目前，絕大多數通用變頻器都是AC-DC-AC型變頻器，特別是電壓變頻器。主電路圖（見圖1.1）是變頻器的核心電路，由整流電路組成。 （交直流交換）、直流濾波電路（能耗電路）和逆變電路（交交轉換），當然還包括限流電路、制動電路、控制電路等組成。

3、變頻器開關電源維修視頻教程

驅動電路是將主控電路中CPU產生的6路PWM信號進行光電隔離和放大，然后提供驅動信號作為逆變電路的換相裝置（逆變模塊）。特別要注意的是，當發現某個部件損壞時，不能直接更換后再開機。可能其他高壓元件仍然有故障，更換后的元件會損壞。必須對電路中所有高壓元件進行全面檢查，并徹底消除。所有因素都會導致保險絲熔斷，然后進行維護，最后通電。下面具體問題具體分析。基本上都會涉及到開關電源的問題。

4、變頻器開關電源維修視頻

原創1 對話工程師EP9：小型化電源設計的技術突破與挑戰2 國內數字化EDA現狀分析及戰略思考3 四方維SaaS+西門子Teamcenter全新集成解決方案上線。如果確定保險絲燒斷，首先檢查電路板上的各個元件，看這些元件的表面是否被燒毀，電解液是否溢出。如果沒有，用萬用表測量開關管是否有擊穿或短路現象。

如下圖所示，控制電路由以下電路組成：頻率和電壓計算電路、主電路電壓和電流檢測電路、電機轉速檢測電路、放大計算電路控制信號的驅動電路、逆變器和電機保護電路。
