單相電機接線圖四根線，單相電機接線圖原理講解

根據槽數（節距）、是單層還是雙層以及接線方法繪制繞組接線圖。單相電機最大功率可達3千瓦，電流約13安培。如果大于3千瓦，單相電流過大，會造成整個電力系統三相電流嚴重不平衡，導致線路和變壓器損壞。采用交流電磁鐵制動的三相異步電動機，有時會因制動電磁鐵釋放延遲而導致制動失敗。當啟動線圈和串聯有電容器的運行線圈并聯時，兩對并聯端子的頭尾決定正轉和反轉。

線路中VD應采用耐壓大于700V的二極管，電流應根據交流接觸器線圈電流確定。由于電抗器繞組串聯（在線路中起降壓作用），調節電抗器繞組的串聯量可以改變轉速。此方法適用于20~60kW電機的干燥。焊機的容量應根據電機的容量來選擇。他勵直流電機的勵磁回路如果斷開，將會導致電機超速，產生嚴重的不良后果。因此需要失勵保護。

1、單相電機接線圖四根線

當交流接觸器的輔助觸頭損壞無法修復而急需時，采用圖12所示的接線方法即可滿足應急使用要求。另一種方法是用萬用表測量電機三相繞組的頭尾。首先用萬用表測量電機的六個端子中哪兩個端子同相，然后將萬用表的直流毫安設置調至最小設置，并將表筆連接到某一組端子的兩個端子上。三相繞組，電池的正負極分別連接到另一相的兩端。

2、單相電機接線圖原理講解

對于電容啟動電機，電機啟動后電容器斷電。斷電的原理是電機軸上有一個離心開關。當達到一定速度時，開關關閉。如果不能剪斷啟動線包，就會被燒毀；電容運轉電機電機啟動或正常運行時，電容器處于工作狀態。如果電容器容量變小，會導致電機啟動困難，風扇轉速變慢，風速降低。這兩個力形成橢圓形旋轉磁場，單相電機就有啟動力。電機啟動后，可以去掉啟動線圈，因為轉子可以靠慣性克服死點。

3、單相電機接線圖正確接法

解決方案非常簡單。只需將交流接觸器的一個常開觸點連接到交流電磁鐵線圈上，這樣當電機電源斷開時，電磁鐵與電機繞組線圈斷開，電磁鐵即可立即釋放。然后在被測兩相線圈的頭部和尾部做上標記，然后用這種方法將一相與原來連接燈泡的一相線圈串聯起來，另一相連接到燈上電燈泡。然后通過同樣的原理判斷，電機三相繞組的頭尾很容易區分。

4、單相電機接線圖解大全

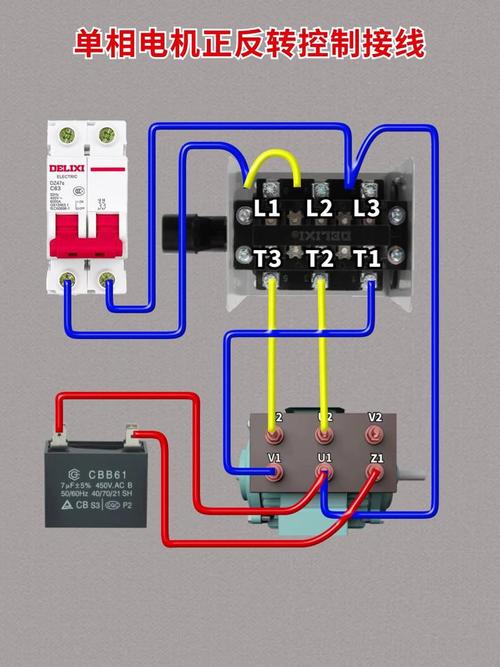

單相電機反轉開關的接法如下：U1U2為運行繞組首末，Z1Z2為啟動繞組首末，離心開關接在V1V2之間。三相自耦調壓器是由三個單相自耦調壓器堆疊而成。電刷同軸旋轉并以Y形連接方式連接。其工作原理與三相電機不同，但結構簡單、體積小、成本低，因而得到廣泛應用。當隔離開關QS閉合時，在相電壓的作用下，整個繞組與接地外殼之間的漏電流流過絕緣層和電阻R1、R2。

熱繼電器多用于電機過流保護，但也可在一些集體用電單位或用電場所作為限流器。
