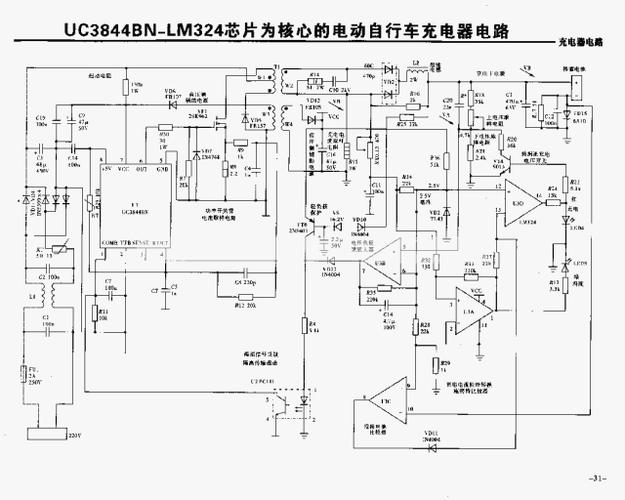

電瓶車充電器維修電路板視頻，電車充電器維修電路原理圖

電動車充電器的壽命取決于多種因素，包括制造質量、使用方式和維護狀況。如果充電器保險絲沒有壞，則通常更換R30、IC1、IC2后將斷銅箔連上即可恢復正常。把高頻脈沖電壓送給高頻脈沖變壓器，其次級就會感應出一定的高頻脈沖交流電，并送給高頻整流濾波電路進行整流，濾波；最后輸出一個很平滑的直流電，供給蓄電池充電。

就現在來說，以UC3842為主控芯片的充電器還是占絕大多數，當然也有不少是以TL494為主控芯片的充電器，對于采用這種芯片的充電器本文不做詳細闡述。另外，電網電壓的波動，浪涌都會引起充電器內電流瞬間增大而使保險絲熔斷。檢查熔斷器F1正常，說明市電輸入及變換電路、功率變換電路沒有過流現象。

1、電瓶車充電器維修多少錢

若輸出直流電壓偏低，有可能是整流二極管故障、濾波電容失效、功率開關管性能下降、驅動芯片故障、高頻脈沖變壓器損傷等。若8050三極管正常（提問者已說明8050正常，說明不是該管子的問題），那就是后端驅動電路故障，帶載（接上電瓶）通電，測量比較器輸出電壓是否為高電平，若輸出不對，測量比較器輸入端，即采樣電阻的電壓和基準電壓是否正常。關注公眾號電路一點通按照這個思路一步步往下查，一定可以查出故障點。

2、電瓶車充電器維修技術視頻

學會測量電壓是維修的基本技能之一，帶電在路測量是比較危險的行為，必要的時候我們還是需要這么去做，這個行為不單單是我們自身的安全問題，還有由于操作出現意外損壞充電器的可能性十分的大，如果出現把充電器測量壞了，我們不要沮喪和難過，最好的技工，都會出現錯誤，就算是大師也不能避免。維修∶首先仔細查看電路板上面的各個元件，看這些元件的外表是否被燒糊或有電解液溢出，聞—聞有無異昧。

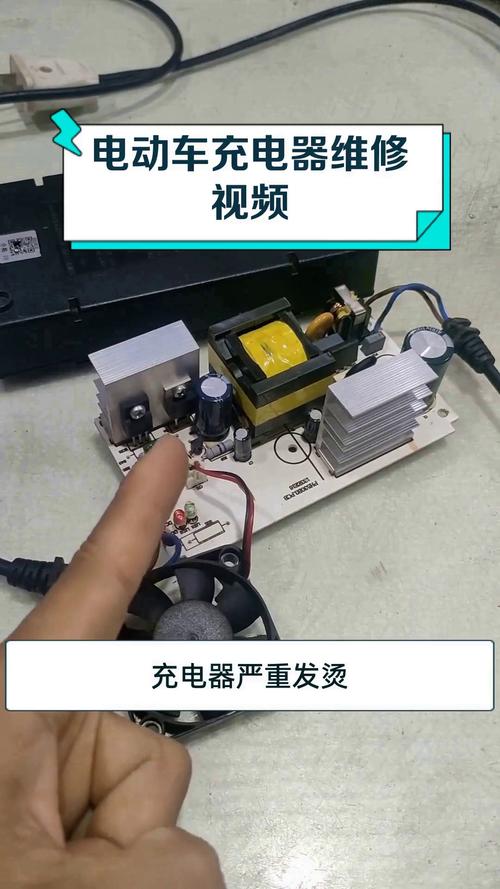

3、電瓶車充電器維修方法視頻

開關管由UC3842控制，通過調節PWM脈沖寬度調節輸出電壓，而輸出電壓通過TL431基準源控制光耦導通與截止形成負反饋將信號給UC3842用于控制開關管開通/關斷速率，使輸出直流電壓趨于穩定。檢查充電電流取樣電阻R20正常，測IC3的2腳輸入的參考電壓正常，說明LM393損壞，更換后故障排除。

4、電瓶車充電器維修原理

您可以嘗試將電池插入到另一輛電瓶車中進行測試，或者將一個已知正常的電池插入您的電瓶車，以確定問題是否出在電池上。維修方法：首先仔細查看電路板上面的各個元件，看這些元件的外表是否被燒糊或有電解液溢出，聞—聞有無異昧。電瓶車·電動車首頁網店產品知識投票聚焦美圖名人網點招商我想代理。如果充電器的保險絲已斷，則故障較嚴重D1-D4、V1-V2、R4、R7等均有可能損壞，需測量后逐一更換。
